1.配置與功能
標準實驗室（三至九層）設計了最簡化、廉價、實用的通風柜恒風速變頻風量控制系統與吊頂排風連鎖控制系統。
一層和二層裝有單臺通風柜的大實驗室只設計了通風柜排風與吊頂排風連鎖控制系統，沒有變頻器和傳感器。
2.標準實驗室通風柜及風量控制系統的配置
每個實驗室配置1臺風機和1個變頻器，最多能配置3個通風柜，可以任意減少通風柜。
每個通風柜都裝有位移傳感器，隨著玻璃柜門開啟（升降）幅度的變化自動調整系統的排風量，以維持通風柜正面的面風速基本不變（風速為0.5±0.1m/S）。
當每個通風柜的玻璃柜門都關閉（降到底）時，吊頂排風的電控閥門隨即自動開啟，通過吊頂上的2個排風口對室內進行整體排風。當任一通風柜的柜門開啟時，吊頂排風的電控閥門隨即關閉。
當風機電源關閉時，風道有一定的自然排風作用。
3.通風柜恒風速變頻風量控制系統的功能特色
（1）通過位移傳感器直接控制變頻器，風道內不裝傳感器，避免了傳感器被腐蝕和污染。
（2）通過玻璃柜門的升降直接調整風量（未加其它開關），使用方法簡潔。
（3）節能效果好，低強度排風時既可省電、又可減少室內及樓內熱量或冷量的損失。
（4）低強度排風時，室內外噪音變小。
4.通風柜恒風速變頻風量控制系統的基本技術參數
風機額定功率2200W，額定風量6000m3/hr，全功率運行時大約每兩分鐘即可將室內空氣更換一遍。
吊頂排風的風量為800～1100m3/hr。大約10分鐘即可將室內空氣更換一遍。
風道自然排風的風量為0～60m3/hr（與大氣風力和室內外溫差有關）。
通風柜柜門開啟高度大于30cm時其面風速約為0.5m/S，柜門開啟高度小于30cm時其面風速約為1m/S。

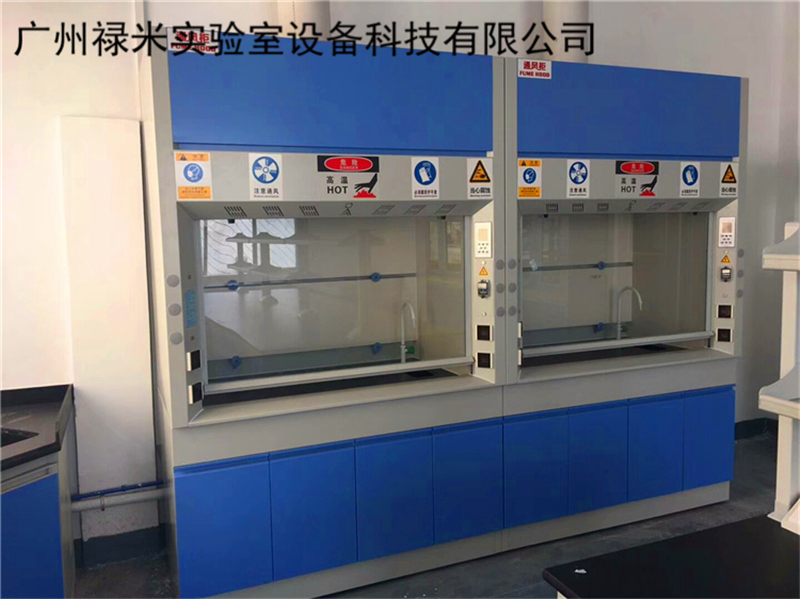

5.通風柜的材質與性能
