化學實驗室廢氣處理系統的基本組成：

  化學實驗室廢氣處理系統由廢氣凈化裝置、防腐風機、電動風閥、防火閥、通風末端、通風管道與變頻控制系統等組成。廢氣經凈化處理后能達到國家規定的排放要求，且系統噪音控制在國家規定的允許范圍內。

  廢氣凈化裝置

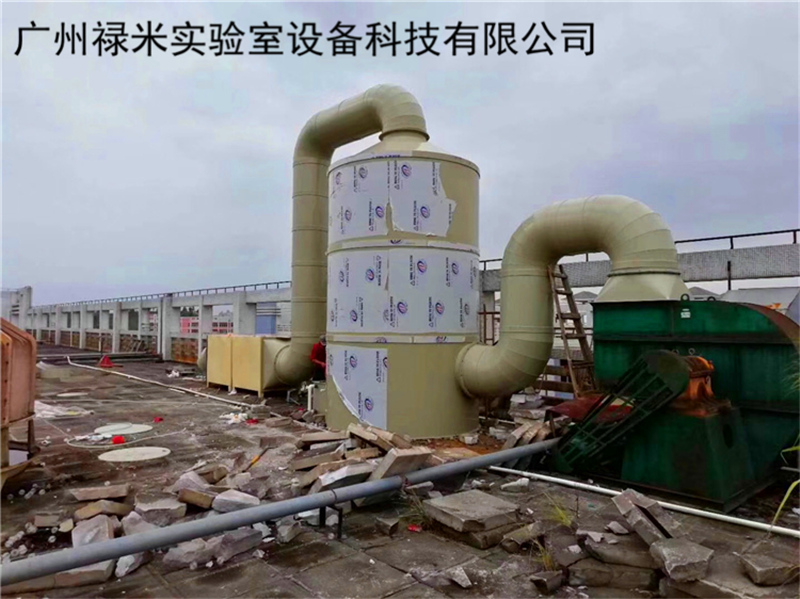

  對于有機廢氣：采用活性炭吸附凈化箱，對于無機廢氣：采用玻璃鋼防腐酸霧噴淋塔。

  防腐風機

  防腐風機采用耐酸堿的玻璃鋼材質，低噪音，基礎采用減振裝置，基礎與廢氣凈化裝置采用軟連接形式。

  通風管道

  通風管道根據實際情況選用矩形或圓形管道形式，選用阻燃的PVC管或不銹鋼管。所選通風管道具有耐酸堿、防腐蝕、防水、防火、耐磨、耐熱等特性，且所有管道設計壓力均小于1500Pa。

  通風末端

  根據各實驗室特點，大樓實驗室通風末端分為以下幾種方式

  1、通風柜         適用   小型設備排放氣體較濃

  2、萬向排氣罩     適用   精密儀器局部排放廢氣

  3、定吸式排風罩   適用   設備排風廢氣區域大

  4、室內整體排風(頂部排風百葉）   適用   實驗室內氣味較濃

  5、設備局部排風(設備局部接通風系統）  適用  部分設備局部排風要求

  電動風閥

  電動風閥根據實際情況選用矩形或圓形，由室內開關控制其開啟與關閉，并可調節閥門的開度，閥體采用冷軋鋼板表面噴塑，驅動器采用優質低噪音磁滯同步電機。

  防火閥

  根據消防要求，安裝通風管道的實驗室風道上安裝防火閥，在風管內溫度達到70℃時，自動切斷與其它實驗室的管道連接。

  變頻控制系統

  為達到節能與經濟運行的目的，通風系統采用綜合性能的靜壓傳感變頻控制系統，其每個通風末端裝置風量可通過靜壓傳感器控制變頻調節，控制系統穩定，線路布置比較簡單，造價適中。
