一、基本概念

實驗室集中供氣就是將所有氣瓶集中存放在氣瓶房,通過氣瓶減壓閥將氣體輸送到各個實驗室(即儀器端),

氣瓶在集中存放時,必須將易燃氣體與助燃氣體分開存放;必須通風

易燃氣體如:乙炔、甲烷、氫氣等

助燃氣體如：氧氣、空氣等

二、操作原理

實驗室供氣有二級減壓和多級減壓

二級減壓即氣瓶端采用一級減壓閥和末端采用一級減壓閥來達到二級減壓的目的。實驗室一般推薦采用二級減壓，這樣可以保證氣體的純度和節約成本，也能達到多級減壓的效果(推薦)。

多級減壓即氣瓶端采用二級減壓閥或多級減壓閥和末端采用二級減壓閥或多級減壓閥來達到多級減壓的目的。減壓效果同二級減壓效果差不多，但成本會更高;

三、閥門介紹

在選擇減壓閥的時候，必須考慮氣體的種類、允許壓力變化范圍、最大氣體用量和流速、管路的結構和使用場所等。

a)由于各種氣體的用途不同，在材料的選擇上也會有些不同，如：一般惰性氣體閥體和閥芯用鍍鉻銅(也可以選擇不銹鋼)、乙炔和有腐蝕性的氣體建議閥體和閥芯用不銹鋼材料;

b)氣體純度為5.0、6.0的非腐蝕性、惰性氣體材料建議選擇鍍鉻銅閥體，不銹鋼閥芯

氣體純度為6.0的腐蝕性、有毒氣體材料建議選擇不銹鋼閥體，不銹鋼閥芯

由于氧氣的密度太濃，不同于其它惰性氣體，在選擇減壓閥的時候應不同于其它氣體

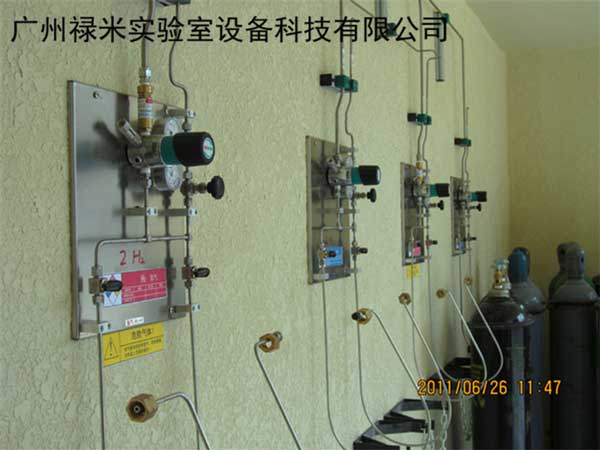

c)氣瓶減壓閥(一次減壓閥)

根據用戶使用氣體的頻率和用氣量，氣瓶減壓閥又分為單瓶式減壓和多瓶式減壓，多瓶式減壓又可分為半自動減壓和全自動減壓，其成本相應也會不同;

氣瓶減壓閥一般直接安裝在氣瓶上邊(單瓶)，也可以選擇面板式安裝在在墻上(雙瓶或多瓶)。

注:

氣瓶減壓閥一般進口壓力控制在200~300bar左右，出口壓力為1.5/10,15/25/50bar左右,工作溫度在-20~+50度，泄漏率為3.10-7mbar.l/s

d)終端減壓閥

終端減壓閥根據用戶的安裝方式，控制方式可以有很多種選擇，如：

即一臺儀器需要用到幾種氣體，就配幾個終端減壓閥，目前大多數實驗室都采用這種方法(推存)，壓力穩定，流量也穩定。

即安裝一個終端減壓閥，之后通過接頭分到每臺儀器，這樣做的成本會低些，但氣體的壓力和流量會受到一定的影響。

終端減壓閥根據美觀和用戶需要，可以安裝在墻上邊，也可以安裝在工作臺上邊，等等;

四、實驗室氣體報警

一個現代化的實驗室，安全必須放在首位。由于氣瓶全部是集中存放，方便用戶集中檢查，節省成本和操作時間的同時，也當然存在安全隱患，但如果預警措施、安全措施到位的話，危險是可以避免的!為用戶節省些不必要的損失：

a) 氣體泄漏報警裝置

b) 易燃氣體報警

如果氣瓶是集中存放的話，可以節少成本，用戶只需在實驗室的角落安裝一個氣體泄漏報警/易燃氣體探頭,如果氣瓶房氣體發生泄漏的話，感應探頭會即刻將信號傳至中心實驗室的液晶顯示瓶上，并發出預警的聲音，這樣用戶就可以發即時維修。

c) 低壓報警

當用戶在實驗室工作時，需要知道氣體是否快要用盡，氣瓶壓力是否足夠，這對實驗室實現不間斷氣體供應是很重要的;

五、實驗室一些配件說明：

沖洗閥：就是對氣閥和管道進行高壓沖洗，當遇到壓力和流量不穩定時，有可能是管道長時間使用，雜質堵住了管道，這時就需要對管道進行高壓沖洗.(裝在氣瓶減壓閥端)，確保管路終端氣體的純度。

截止閥：即開關閥，裝在氣瓶減壓閥和氣瓶之間，更好的控制氣閥接口的氣體泄漏,也可以裝在儀器端，當開關閥使用

流量計：用于調節氣體流量

六、實驗室集中供氣的優點：

* 保持氣體純度;

* 不間斷氣體供應,系統可以以手動方式和自動方式在氣瓶之間進行切換，保證氣體連續供應;

* 低壓警示,當氣壓低于警報限時，報警裝置可自動啟動報警;

* 氣體壓力穩定,系統采用兩級減壓方式供氣，可得到非常穩定的壓力;

* 高效率,通過供氣控制系統，可充分使用氣瓶中的氣體，減少殘氣余量，降低用氣成本;

* 操作簡便，所有氣瓶存放在同一位置，減少搬運安裝的操作，節約時間和成本費用;

* 減少氣瓶的租金，采用集中供氣，可減少對氣瓶數量的要求，從而節省氣瓶的租用成本;

* 無氣瓶在實驗室，可提高安全性、提高安全感、節省實驗室操作空間;

* 方便檢查和維修。
