對室內氣流的壓力、壓差、溫濕度、潔凈度等因素有著嚴格要求的場所，如研究機構的生物化學實驗室、醫院的手術室、隔離病房、制藥廠的實驗動物設施及生產區域等可以產生危害氣體的場所必須進行風險環境控制。必須嚴格持續地監測室內壓力、溫度、濕度、氣流、空氣潔凈度等因素，防止研發、生產、辦公等區域之間的交叉污染，提高安全性能、使風險環境得到有效保護，同時使系統運行能耗達到合理水平。

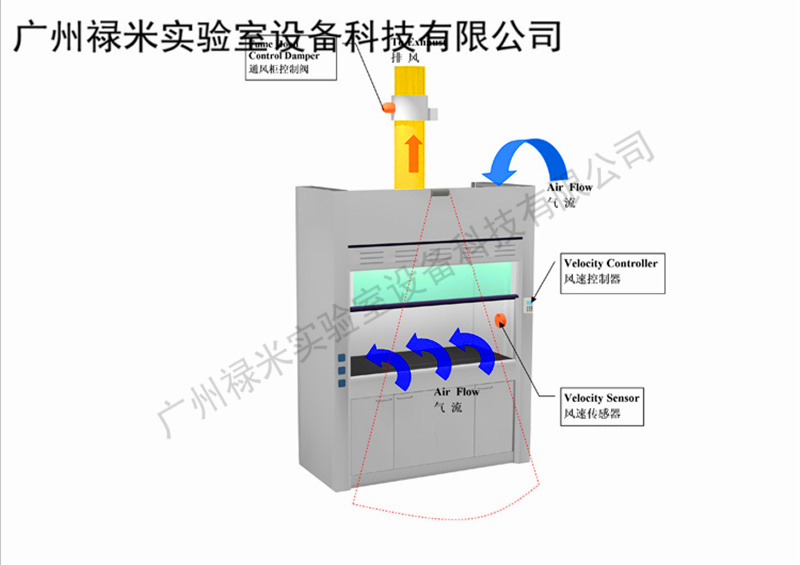

實驗室通風系統的首要目標是保證操作人員的安全，通風柜系統要捕捉和阻隔有害氣體，這就需要對通風柜的面風速進行控制，首先過高或過低的面風速都是不可以接受的，過低導致無法有效捕捉，過高導致擾流和渦流，也會使有害氣體溢出。一個有效的控制系統需要把可能出現的面風速過高或過低的情況都能避免。公式: 面風速(0.5米/S)=排風量/視窗口橫截面積排風柜的排風量變化有兩種情形;

 1、 合理變風量（VAV）

 視窗升高或降低時，閥就會關小或開大來改變排風量，以使排風柜面風速恒定不變；

2、 惡性變風量（總管來的干擾）

視窗未動或面風速未要求變化時， 總管中的風壓變化也會向下干擾排風柜排風閥，如果此時的閥不能快速化解掉風管壓力變化，就會使排風柜的排風量發生不該發生的變化，進而影響此時本該穩定的面風速；一個好 “閥” 能夠通過自身的調節能力去 “快速化解”掉風管壓力變化導致的“惡性變風量” ，它應該只在排風柜面風速要求變化時才主動關小或開大使排風柜合理地變風量，而不能受外界（總管）的壓力變化的影響，文丘里閥具有優秀的壓力無關特性。

2

文丘里閥：

• 1、精度高----文丘里閥5%，而蝶閥20%。管道壓力波動時，文丘里閥可自動消除影響維持精度在5%，而蝶閥受管道波動時，維持精度到20%。

• 2、運用在通風柜上，響應時間比蝶閥快。（測量肯定慢。而在執行器的快慢，文丘里閥的執行程執行器肯定比蝶閥的角行程執行器快）。

• 3、房間余風量控制效果更佳 （文丘里閥系統中送風閥送風的速度比較快）。而蝶閥需要測量。

• 4、執行器分為氣動和電動，能夠進行防暴處理。蝶閥只有電動的。

• 5、壓力無關性：蝶閥壓力有關，文丘里閥壓力無關（文丘里閥的本身機械式結構（1文丘里閥椎體內部彈簧構件2椎體和閥門的弧度設計）可以自動應對管道壓力波動）

• 6、系統適應性強，整個風系統波動比較大，波動頻率較快的時候，用文丘里閥較好。

• 7、文丘里閥安裝對于直管段沒有要求。

• 8、文丘里閥知名度高，高端客戶運用較多。

蝶閥：

• 1、市場占有率高，中國VAV項目案例，蝶閥遠遠大于文丘里閥(蝶閥品牌和選擇比較多)

• 2、性價比好，前期投入小，單個通風柜控制，文丘里比蝶閥控制系統貴50%

• 3、閥門特性簡單，維護方便（閥體構造結構簡單）

• 4、高防腐蝕

• 5、整體結構小巧，安裝方便，對安裝空間要求不高。文丘里閥比較長，需要較大的安裝空間

• 6、材質選擇多：pvc、upvc，pvdf，pp等

• 7、一旦現場發現閥門沒有標定準的時候，蝶閥可以現場重新標定，而文丘里閥必須送往原廠進行重新標定。（用的時間比較長以后，產生偏移，需要重新標定?，F(xiàn)場定風量或雙態風量發生變化時，需要重新標定。 橫裝和豎裝設計時候要標記清楚，現場出現錯誤無法變更。）



3

文丘里閥：

• 1、相對蝶閥防腐蝕性能差

• 2、有些特定環境不適合使用，如：高氯酸（強腐蝕，遇到有機物易爆，濃過高也易產生爆炸需要定期清洗，塑料蝶閥不能用，只能用不銹鋼材質（涂層也是有機物）或采用排，）王水 (強腐蝕)氫氟酸（溶解有機物，文丘里的配件也有塑料成分）重油（附著在椎體上，重量發生變化，內壁上使閥體移動困難，如果沒有面風速測量的話，很難發現實際風量已經不準）硫化 （實驗中蒸汽里面還有硫固體顆粒，易附著在閥體上，使閥體移動困難（比如塑件））紡織毛發（同重油）等

• 3、文丘里閥閥體較長占用空間，安裝不方便

• 4、彈簧的使用疲勞問題，產生偏移。（最多3年需要重新標定?；蛘呤褂妹骘L(fēng)速修正）

• 5、涂層破損問題

• 6、價格高



蝶閥：

• 1、蝶閥的快開特性對小風量控制有較大影響

• 2、精確度沒有文丘里閥好，反應也相對較慢。

• 3、蝶閥本身無法應對管道壓力 （閥體本身壓力相關，無法快速應對變化，作為一個系統速度比較慢）

• 4、安裝需要3D直管段（帶管道測量的系統）

• 5、對整個系統的要求較高， 比如說，施工要求（空氣潔凈度和管道測量要求）較高

• 6、蝶閥的執行器會隨著管道壓力波動，一直進行動作，壽命會減短



總結

以上就是文丘里閥及蝶閥的區別及各自優缺點，用戶在選擇使用那種閥門的時候可以根據自己項目特點及所做實驗的特殊性及預算來選擇使用文丘里閥系統還是蝶閥系統或者使用文丘里閥及蝶閥混合使用的系統。
