實驗室通風柜VAV控制方案
17-12-03
一．設計條件
1. 保證實驗室通風柜的面風速在0.5m/s±20%；2. 主要執行標準：
(1) 《通風與空調工程施工質量驗收規范》（GB 50243-2002）
(2) ANSI/AIHA Z9.5-2003: “American National Standards for Laboratory Ventilation”
(3) ASHRAE 110-1995: Method of Testing Performance of Laboratory Fume Hood.
(4) SEFA 1-2002, “l(fā)aboratory Fume Hoods Recommended Practices”
二. 通風柜變風量VAV控制系統
在實驗室中，因為試驗所引起的大量有害物質，如煙霧、粉塵等，都會對實驗人員的健康帶來危害。為了最大可能的保護實驗室人員的健康和維護室內安全的試驗環境，往往用通風柜從源頭上對污染物進行控制。選用變風量通風柜，不但可以保護實驗人員，還可以根據使用情況調節排風量的大小，大大降低了能耗，是現代實驗室中廣泛應用的一種先進的試驗設備。
1控制目標
1) 保證通風柜快速有效排放有害物質；
2) 通風柜面風速保持在0.5m/s ± 20%；
3) 非正常情況的報警；
4) 通風柜內相對于實驗室始終保持負壓狀態；
5) 通風柜的響應時間應小于3秒；
2控制方式—面風速直接測量控制法
1) 真實測量面風速，實時監測面風速的真實值，并能在面板顯示；因為導致面風速變化的原因有很多，例如：通風柜內放置大件設備阻擋氣流進入面積；人員走動或氣流變化引起的面風速變化等。所以要真實測量面風速，才能真正保證有害氣體排放。
2) 當面風速不在設定值時調節排風閥的開度，使面風速恢復設定值。
3) 采用模擬量控制系統，提高系統反應速度，模擬量系統比數字系統速度快。
4) 采用同時真實 “面風速”的方法；
5) 通風柜VAV智能化控制面板，應當具有以下功能：
i. 直觀的面風速實時顯示
ii. 通風柜面風速超出設定值范圍時，面板發出聲光報警功能
iii. 最大排風設置：緊急情況下的最大排風按鈕
iv. 最小排風設置：通風柜符合NFPA排風量具有下限的規定
v. 低風速按鈕，按下按鈕后面風速設定值變?yōu)樵O(shè)定值的70%
6) 采用通風柜專用防灰塵阻塞型風速傳感器，防止風速傳感器基準點漂移和設備被灰塵堵塞。

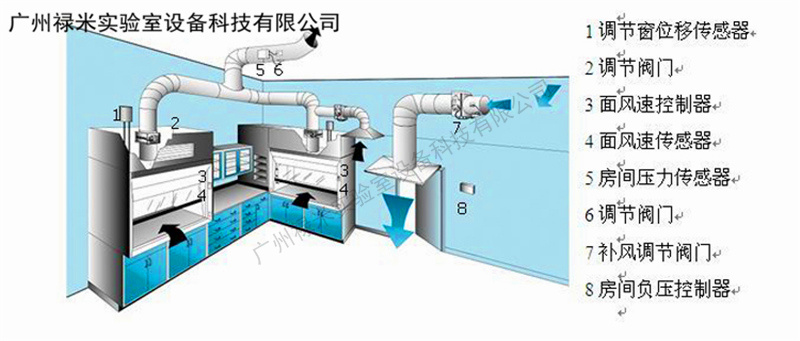

7) 通風柜面風速直接測量控制系統示意圖如下：
3. 通風柜變風量控制程序如下：
(1) 通風柜的面風速傳感器SVU100實施監測實際面風速，面風速不在設定范圍內時監控器RXE110聲光報警。
(2) 當通風柜調節門位置變化時，通風柜的面風速變化,面風速傳感器感知風速變化，將值傳遞至通風柜監控器RXE110，后者將比較通風柜面風速值與設定面風速值，并調節的蝶閥的開度，使面風速達到設定值。
4．通風柜控制主要部件描述：
(1) 通風柜警報顯示控制器：
型號：RXE110
LED顯示面風速，
可設定面風速聲光報警上下限；
消音功能；
具有緊急情況最大氣流功能；
具有最小排氣量按鈕；
(2) 面風速傳感器
型號：SVU100
a)型號：SVU100
b)面風速精度0-200FPM±2FPM
c)具有專利的風速傳感器，不受外界環境溫濕度影響
d)安裝在通風柜的外壁，不會受到通風柜內的強腐蝕性氣體的腐蝕
