本文推薦給準備新建實驗室或改造實驗室的朋友們。

實驗室前期準備

在進行實驗室規劃設計之前 ， 首先要了解目標實驗室的總體規劃，包括實驗室的性質 、目的、任務、 依據和規模， 確定實驗室功能和儀器設備選型等。其中儀器選型直接影響實驗室的布置。

影響實驗室規劃成敗的要素

實驗室規劃設計中涉及到的內容主要有平面布置、水源 、電路、氣路 、通風 。

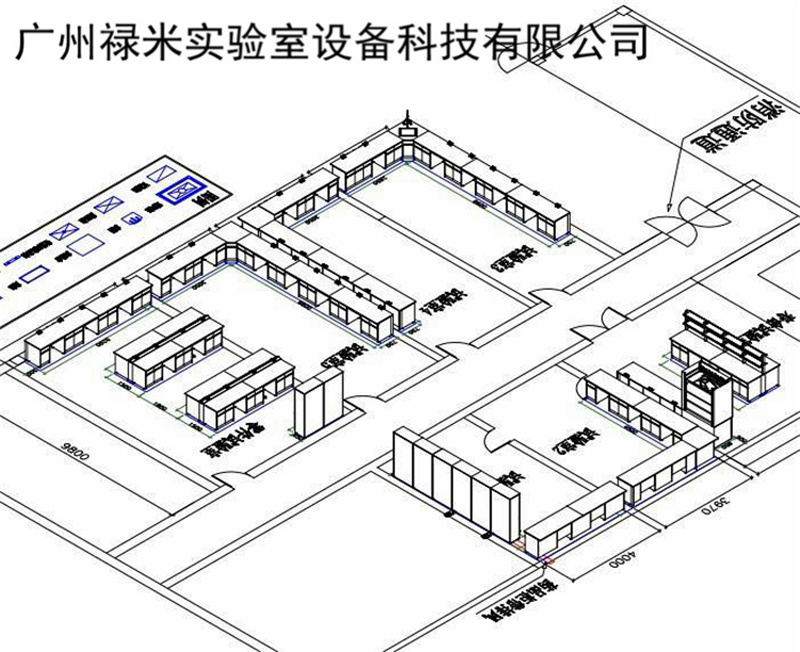

1.平面布置圖



確定實驗室整體平面布置圖， 明確實驗室布局。實驗室要求與辦公區域有效隔離， 功能區域劃分明晰， 實驗間互不干擾， 疏散通道暢通。

2.水源



實驗室的給水遵循方便就近取用的原則， 在必要的地方設置水槽。特別是某些需要用外接水源的儀器旁邊，必須設有水槽，方便用水取水。

3.電路



電路設計須考慮整體功率的大小、三相電要求、特殊儀器穩定性的要 求。為方便操作和滿足安全管理的要求， 實驗室一般要求設置獨立控制開關。

一個正確和良好的接地系統對分析實驗室儀器正常 、 可靠和安全運行是非常必要的。

4.氣路



供氣模式有集中供氣和單獨供氣兩種。氣體路管應沿墻明設，以便安裝維護。



5.通風系統



通風是實驗室設計中不可缺少的一個組成部分。為了減少實驗人員的傷害，實驗室必須通風。

實驗室的通風方式有兩種 ，即局部排風和全室通風。局部排風是在有害物產生后產即就近排出， 這種方式能以較少的風量排走大量的有害物，被廣泛采用在現代實驗室中。對于有些實驗不能使用局部排風，或者局部排風滿足不了要求時，應該采用全室通風。通風系統的關注焦點是進出風口位置的確定和風口的預埋。

確定實驗室裝備的規格和選型

實驗室裝備配置內容主要包括實驗臺的布局模式 、結構尺寸、臺面選擇 、通風柜選型 、實驗用柜選型、安全設施配備等。

布局模式



實驗臺布局的重點是安全性和方便性 ，有以下幾種常用的模式 ：

(1) 島型。 是最常見的一種模式。常使用于大空間、成長方形 的室 內形 式。此模式 的特點是人流順暢；

(2)半島型。這也是一種比較典型的應用方式，此模式適用于狹長的房間；

(3) L 型。L 型適用于較為窄小的房間形式；

(4) U 型與一字型(即側邊實驗臺)布局也較常用。

結構尺寸



實驗室裝備的結構分為全木結構 、鋼木結構和全鋼結構， 實驗室可根據具體的情況選擇不同的實驗臺類型。實驗室裝備的尺寸直接關系到使用的方便舒適程度。坐式工作臺的高度通常在 750 ～850 mml之間， 如果男性實驗員占較高比率也可考慮 900mm高； 站式工作臺高度則在 850 ～ 920mm之間，高溫室的工 作臺高度在 450 ～600 mm 之間；工作臺的長度通常宜考慮每人 1200 mm (最小不應小于1000mm)，有機化學實驗臺則須考慮 長一些 ，可取 1400 ～1600 m m ； 試劑架高度為 1200 ～1650 mm之間， 高柜可達 1800 — 2000 mm ； 工作臺的深度一般為 750 mm ， 高溫室的工作臺深度一般要求 850~900mm 之間。



實驗室臺面



目前使用較多的臺面材料有 以下幾種 ：

(1) 環氧樹脂 ：主要 為加強型環氧樹脂成份 ，內外材質一致，損傷時可修復還原， 酸堿、耐撞擊、 耐高溫(約 800℃ )， 成本相對較高。

(2) 耐蝕實心理化板 ：系以優質多重夾紙 ， 浸泡于特殊酚液后經高壓熱固效應成型， 并經表面特殊耐蝕處理。具有耐酸堿、耐撞擊 、耐熱特性 ，經濟耐用。

(3) 千思板： 成分為70％的木質纖維， 30％的三聚氰胺樹脂， 采用雙電子束掃描技術將三聚氰胺附貼在面層 ， 經高溫高壓成型， 耐高溫耐腐蝕能力一般。

(4) 耐蝕理化貼 面板 ：由添加特殊成 份酚醛樹脂含浸的牛皮紙、白色及特殊表層紙經高溫、高壓處理而成， 耐酸堿、 耐撞擊、 耐熱特性， 但必須配合配合基材使用。

實驗室通風柜



通風柜是實驗室中最常用的一種局部排風設備， 種類繁多， 由于其結構不同， 使用的條件不同， 其排風效果也不相同。 通風柜的性能好環， 主要取決于通過通風柜空氣移動的速度。

實驗用柜



實驗用柜包括藥品柜 、藥品柜 、危險品、玻璃器皿干燥和保管柜、潔凈柜、生物安全柜。

(1) 樣品柜

放置各類實驗樣品用的樣品柜 ，應有分格且可貼標簽等的隔板， 便于存放樣品和查找樣品， 因為有些樣品， 根據樣品的物理性質和化學穩定性而需放人干燥器保存，因此分格有大有小 ，以便于存放不同的樣品。

(2) 藥品柜

主要放置固體化學試劑和標準溶液 ， 這兩者必須分類放置， 不可混放在一起。 放置化學試劑應分類放置， 便于查找。同時為了安全， 藥品柜應設置玻璃門窗， 柜體也應具有一定的承重能力和防腐蝕性。

(3) 危險品保管柜

適用于危險物品的簡單保管和短期保管 ，采用不銹鋼制作 ，或耐火磚砌而成 。

(4) 玻璃器皿干燥和保管柜

洗凈后的下班器皿在托架上保存， 托架用導軌與柜體固定， 使玻璃器皿存取方便 ， 易于清潔干燥。
